徐州焊接不锈钢天沟供应商
不锈钢天沟槽应与其支撑结构之间能够相对位移
在不锈钢天沟施工时，不得将不锈钢天沟的板边缘直接锚固(焊)在天沟的支撑结构上(如图2.2.2)。因为天沟与天沟的支撑结构一般在工作状态时不是在一个温度场内，在温度变化时会出现较大的温度差。会在天沟槽的纵向方向天沟与支撑结构之间出现较大的相对变形。如使其固定限制其变形将在此部位出现很大的温度应力，使之出现破坏。
同时，由于不锈钢天沟的材质为不锈钢板，奥氏体型不锈钢在20℃至300℃时线膨涨系数为17.5;而支撑结构为碳钢材料，其在20℃至300℃时线涨系数约为11.3至13。奥氏体型不锈钢与碳钢相比，最大的线膨胀系数，比碳钢大40%，并随着温度的升高，线膨胀系数的数值也相应地提高。所以出现温度变化时即使天沟与其支撑结构的温度一至，也会由于材质的不同出现很大的应力而产生温度变形。所以在天沟和支撑结构设计时应充分考虑到其有相对位移的特点，使其在工作时能保持良好的工作状态。

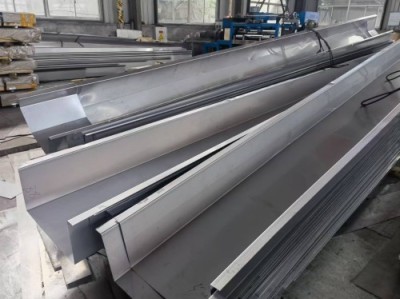

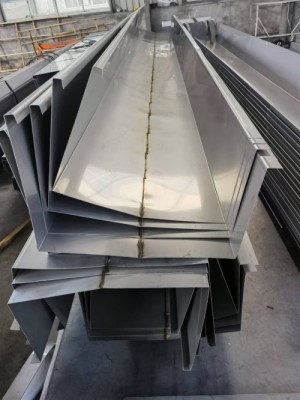

安装方便，缩短施工周期，省工、省料，节约工程造价，可回收再利用，以旧换新，节约成本、不锈钢机械性能好，强度高，跨度大，防腐耐久性等品质（耐酸雨、腐蚀性气体、弱酸碱） 性能稳定、不受气候条件的影响，使用寿命长，能按你装璜的要求贴出你理想角度，一般用在石油化工等厂房顶进行走雨水和废水！ 1、采用201、304等材质不锈钢薄板剪折、冷弯加工成型全数控折弯，加工精度高，产品平滑美观，一般2B表面折弯角度精密，全长正负偏差小，可以折出不同弧度的角，3、折弯直线度精密，全长角度负差±0.5度 ，一般0.2mm左右，4、折弯、压角、角度公差均匀准确，施工方便快捷。不锈钢天沟常用材质为304，厚度根据厂房天沟是否承重，一般在0.8mm-2.0mm之间，太薄天沟比较软，容易变形，不好焊接，太厚又没有经济性，成本太高！不锈钢天沟长度4-6米，方便运输、安装等。
不锈钢天沟不锈钢排水槽加工材质选择_304/201/316L不锈钢天沟的材质: 不锈钢天沟常用材质为304，对厂房有腐蚀性气体或含有氯离子可用316L不锈钢，北方干燥的厂房顶部要求不高的环境使用，为了降低成本可以用201不锈钢板加工天沟，这样可以降低35%左右的材料成本。不锈钢天沟的厚度: 不锈钢天沟的厚度根据厂房天沟是否承重而决定，一般厚度在0.8mm-2.0mm之间，太薄天沟比较软，容易变形，不好焊接，太厚又没有经济性，成本太高，因地制宜。
彩板天沟搭接处漏水处理，天沟板搭接100mm 即可,搭接处采用铆钉连接,如果要想天沟不漏水,那就用防水胶打上。具体的做法是将彩板天沟搭接,施以两道中性硅胶(不可使用酸性胶和碱性胶,与彩板的相容性和耐久性都有问题),封胶位置分别距相互搭接的两块板边缘10mm,并以两道防水铆钉固定搭接部位。每道防水铆钉中心距为80mm,两道相错分布,铆钉应打在封胶线上。注意拉铆钉应该是防水的,不应该用中间是穿透的拉铆钉。经过这样精心的施工还出现漏水问题就有可能是硅胶没有打满;铆钉锈穿;拉铆钉处的彩钢板钢锈穿;硅胶失效。硅胶失效的主要原因是紫外线照射导致高分子链断裂,好的硅胶在钢板间的寿命应该是很长的。
